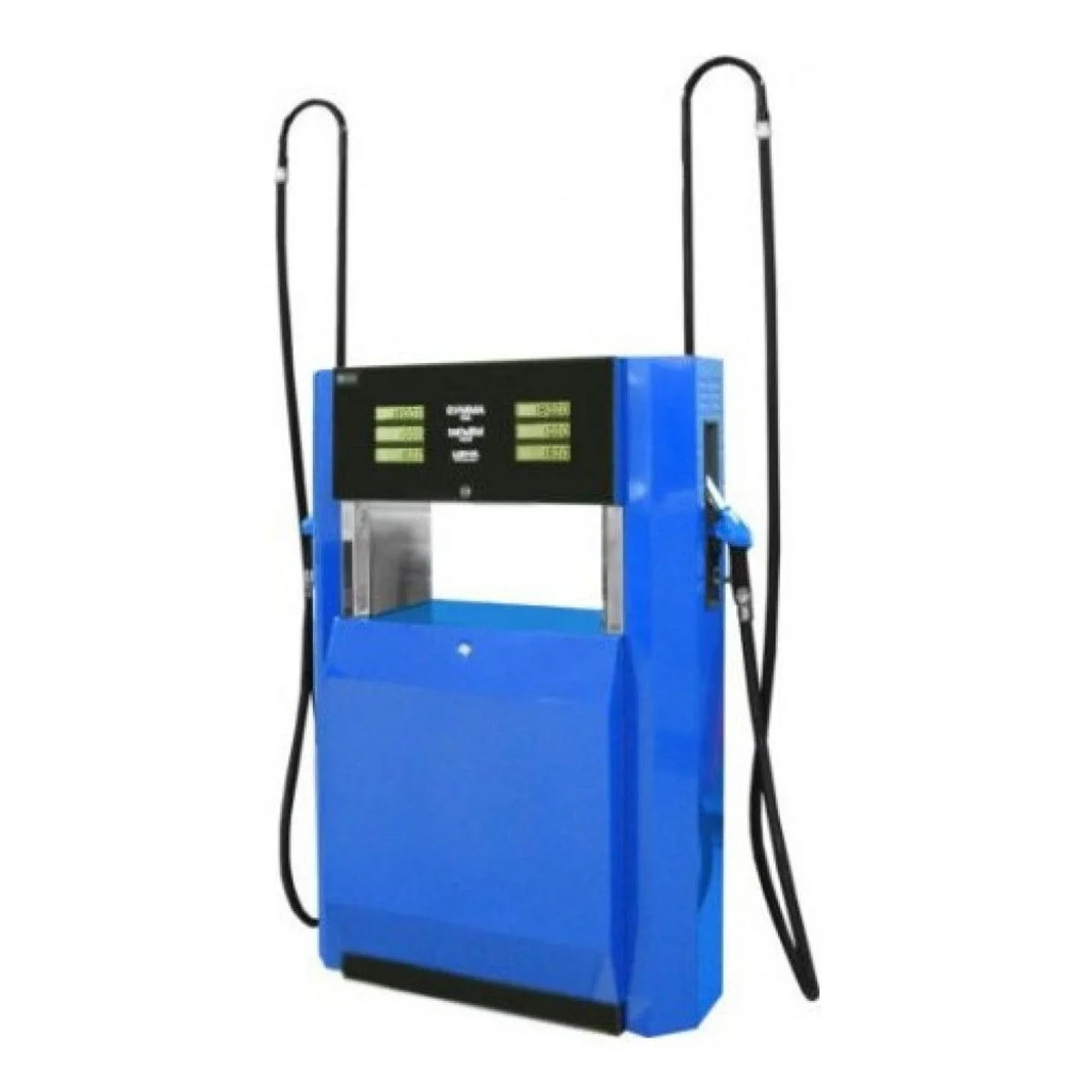

ТРК "Топаз 421"

Топливораздаточная колонка "ТОПАЗ - 421-21-2000/00" предназначена для измерения объёма топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм²/с (от 0,55 до 40 сСт) при его выдаче с учётом требований учётно-расчётных операций.

Возможные взрывоопасные зоны применения топливораздаточных колонок, категории и группы взрывоопасных смесей газов и паров с воздухом – в соответствии с ГОСТ Р 51330.9-99, ГОСТ Р МЭК 60079-10-1-2008, требованиями «Правил устройства электроустановок» (ПУЭгл.7.3) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.

Колонка представляет собой изделие, используемое в стационарных условиях на автозаправочных станциях. Колонка фиксируется на фундаменте и подсоединяется к одной ёмкости для хранения топлива.

Колонка относится к восстанавливаемым, ремонтируемым изделиям, выпускается по ТУ 4213-001-53540133-2009.

Состав конструктивных элементов ТРК Топаз 421:

• Блок индикации и управления, включающий в себя:
  • блок управления "Топаз-306БУ7";
  • четыре блока индикации "Топаз-306БИ2";
  • два магнитных пускателя;
  • оповещатель звуковой "Топаз-228-01".
• Гидравлический отсек, включающий в себя:
  • два моноблока насосных;
  • два электродвигателя;
  • два компенсатора сильфонных;
  • два измерителя объема;
  • два генератора импульсов;
  • два клапана соленоидных двойного действия;
  • коробку распределительную.

Комплектация:

• Колонка топливораздаточная "ТОПАЗ-421-21-2000/00" 1 шт.;
• Руководство по эксплуатации на ТРК "ТОПАЗ-421-21-2000/00" 1 экз.;
• Формуляр на ТРК "ТОПАЗ-421-21-2000/00" 1 экз.;
• Руководство по эксплуатации на блок управления "Топаз-306БУ7" 1 экз.;
• Руководство по эксплуатации на блок индикации "Топаз-306БИ2" 4 экз.;
• Ключ для замков дверей ТРК 2 шт.;
• Вставка кабельная открытая "ех9" для кабельного ввода 1 шт.;
• Ключ шестигранный на 3 мм (для снятия и установки кожуха декора) 1 шт.;
• Ремонтный комплект для измерителя объёма топлива, включающий в себя 1 компл.;
• Ремонтный комплект для моноблока насосного, включающий в себя 1 компл.;
• Фланец КС-02 2 шт.

Срок изготовления 30 дней

Комплектация рукава

• Эконом - Кран раздаточный, поворотная муфта, фитинги - Китай, шланг - Elaflex
• Премиум - Кран раздаточный, поворотно-разрывная муфта, фитинги, шланг - Elaflex
