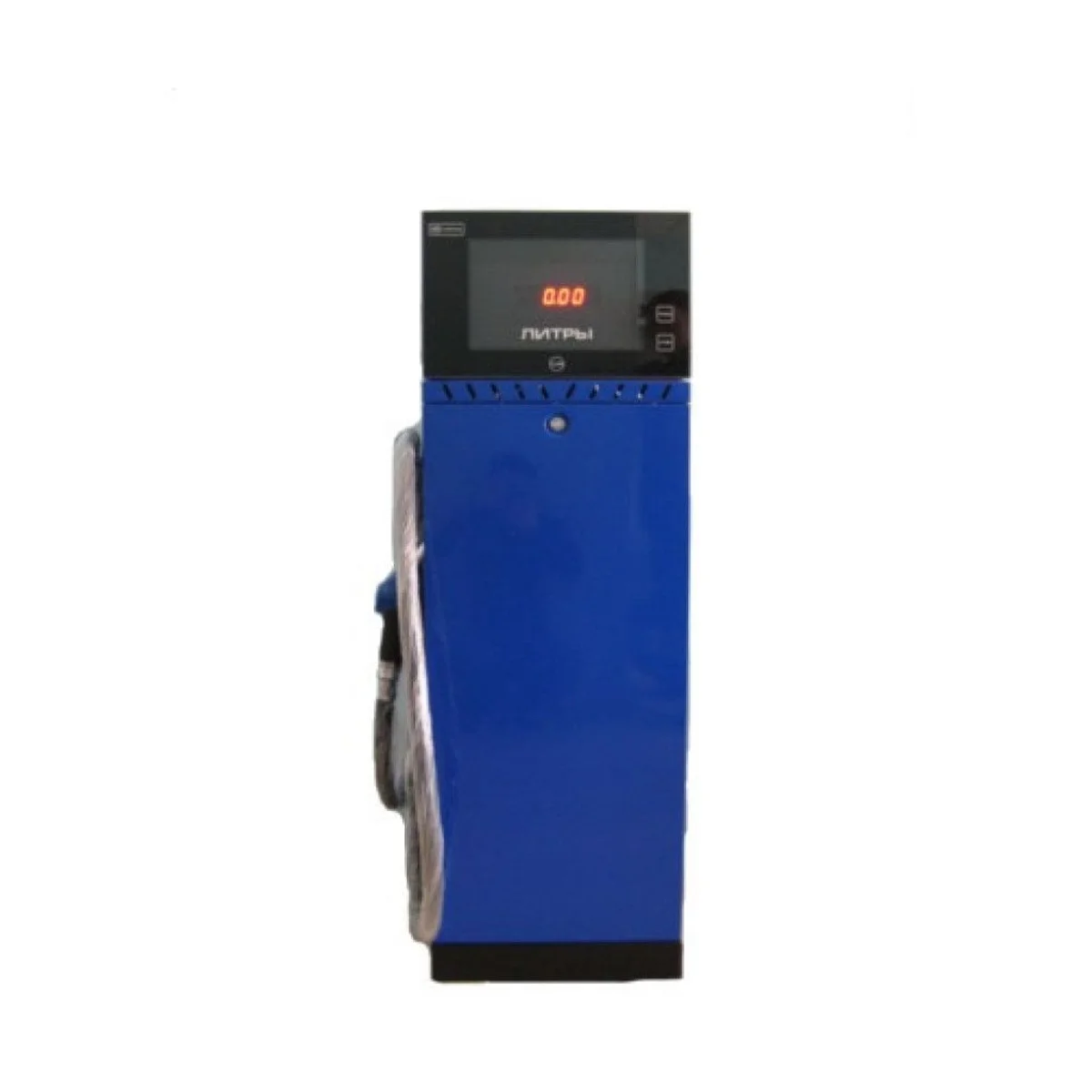

ТРК "Топаз 511" Односторонняя индикация

Топливораздаточная колонка Топаз 511 предназначена для заправки топливом (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) легковых и грузовых автомобилей, с/х техники. Односторонняя индикация.

Состав конструктивных элементов ТРК Топаз 511:

• Блок индикации и управления, включающий в себя:
  • блок управления "Топаз - 306БУ5";
  • два модуля СДИ "Топаз-160-13/6";
  • две клавиатуры емкостные "Топаз-201-03";
  • оповещатель звуковой "Топаз-228-01";
  • магнитный пускатель.
• Переход между БИУ и гидравлическим отсеком со свободно вентилируемым пространством.
• Гидравлический отсек, включающий в себя:
  • компенсатор сильфонный;
  • электродвигатель;
  • моноблок насосный;
  • измеритель объема топлива;
  • генератор импульсов;
  • клапан соленоидный двойного действия;
  • коробку распределительную.

Комплектация:

• Колонка топливораздаточная "ТОПАЗ-511-11-1000/00" 1 шт.;
• Руководство по эксплуатации на ТРК "ТОПАЗ-511-11-1000/00" 1 экз.;
• Формуляр на ТРК "ТОПАЗ-511-11-1000/00" 1 экз.;
• Руководство по эксплуатации на блок управления "ТОПАЗ-306БУ5" 1 экз.;
• Руководство по эксплуатации на модуль СДИ "ТОПАЗ-160-13/6" 2 экз.;
• Ключ для замков дверей ТРК 2 шт.;
• Вставка кабельная открытая "ех11" для кабельного ввода 1 шт.;
• Ремонтный комплект для измерителя объёма топлива 1 компл;
• Ремонтный комплект для моноблока насосного 1 компл.;
• Фланец КС-02 1 шт.

Особенности эксплуатации:

• Монтаж, подключение, техническое обслуживание и эксплуатация колонок осуществляется с применением стандартных средств измерения, инструмента и принадлежностей (в комплект поставки колонки не входят).

• Для обеспечения необходимой точности измерения количества продукта, отпускаемого колонкой, производится электронная юстировка.

• Использование ТРК может осуществляться в ручном режиме и в режиме от дистанционного задающего устройства.

Перечень наиболее часто встречающихся или возможных неисправностей и ошибок, не влияющих на метрологические характеристики, и методы их устранения приведены в руководстве по эксплуатации ниже.
